Medios de transmision de datos por red

TIPOS DE TRANSMISIÓN DE DATOS PARA RED (CABLEADOS).

Cable metálico

 Es un alambre sin aislar que fue el primer medio de transmisión de datos una vez se inventó el telégrafo en 1844. En la actualidad los alambres se protegen con materiales aislantes. Respecto al material conductor se puede tratar de aluminio, cobre u otra clase de materiales conductores. Son utilizados en aplicaciones de conducción de telefonía, electricidad, redes, etc.

En cuanto a los semiconductores se construyen con materiales que se comportan como aislantes y conductores, así que posibilitan la circulación de la corriente eléctrica en un solo sentido.

Cable coaxial



 Se trata de un cable con un conductor central fijo (axial) que está sobre un forro de materiales aislante, el cual a su vez se dispone de una cubierta metálica con la forma de una malla que es el segundo conductor. Respecto a la capa exterior es la que evita que la señal de otros cables e incluso la radiación electromagnética interfiera. Se usa en la banda base o la banda ancha. Es muy útil para las aplicaciones de televisión por cable, un circuito cerrado de televisión y similares.

Cable coaxial delgado

Es un medio flexible, fácil de instalar y muy económico. Casi todos los cables de esta familia pertenecen al RG-58 que tiene 50 khms de impedancia. Se anota que la impedancia es una oposición que se da entre el conductor o el circuito al paso de la corriente.

Cable coaxial grueso

Es un cable con un conductor de un grosor mayor que es aproximadamente de 13 mm. Cuenta a su vez con una impedancia de 50 ohms y transmite señales hasta los 500 metros por lo que permite un máximo de 100 nodos para todo un segmento.

Cable Par trenzado

Se compone por conductores de cobre aislados por un material plástico y se trenza en pares. Su característica de trenzado es porque disminuye la diafonía,ruido e interfencia. Respecto al trenzado es en promedio de tres trenzas por cada pulgada. Si se buscan mejores resultados, el trenzado se lo debe variar entre distintos pares. No son caros, fáciles de conectar, muy flexibles y destaca por ello ante el cable coaxial. De todos modos, las distancias son limitadas y esto es una desventaja.

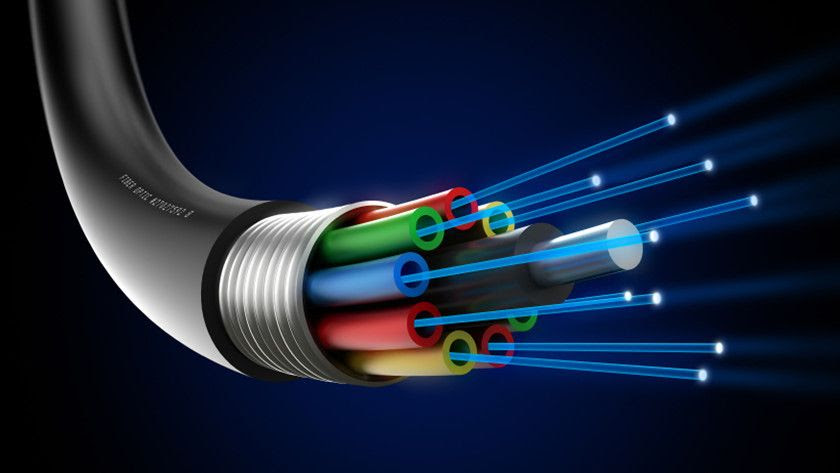

Fibra óptica

Es un medio de comunicación que usa la luz confinada en una fibra de vidrio, para así transmitir cantidades grandes de información que van por el orden de Gigabits (1 x 109 bits) por segundo. Para la transmisión de los haces de luz se usa una fuente de luz como un LED o un diodo láser. Para la parte receptora se utiliza un fotodiodo para la detección de la luz emitida. Finalmente se requiere a su vez de poner al final en los extremos un conversor de la luz (óptico) a señales eléctricas. Es una tecnología que ha avanzado de forma notable y por eso su capacidad se ha incrementado.


Cableado estructurado

En principio eran dos especificaciones principales: cables de datos y los cables de voz. Actualmente hay varios tipos de servicio que se los pueden cursar en una misma clase de cable. El estándar para el cable estructurado es el EIA/TIA de EE.UU y es un cable de par trenzado UTP de categoría 5.

TIPOS DE TRANSMISIÓN DE DATOS PARA RED (SEÑALES).

Simplex – Permite que la información sea transmitida en un solo sentido y de forma continua, un buen ejemplo es la televisión.

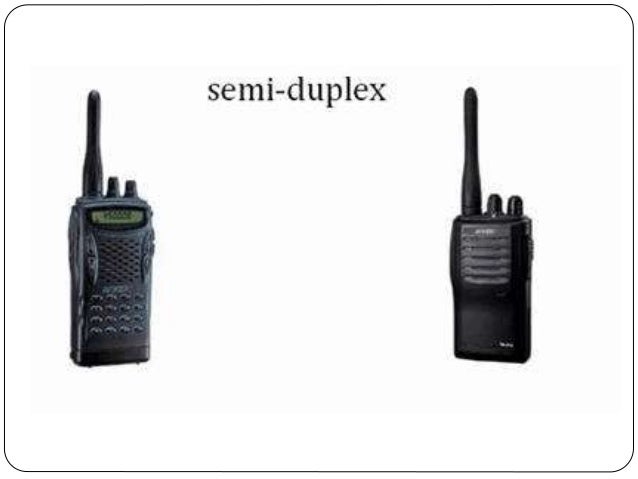

Semi-Duplex – Permite que la información sea transmitida en doble sentido pero no de forma continua sino que alterna un sentido y el otro de forma tal que nunca ambos sentidos transmiten a la vez, un buen ejemplo es el walkie-talkie.

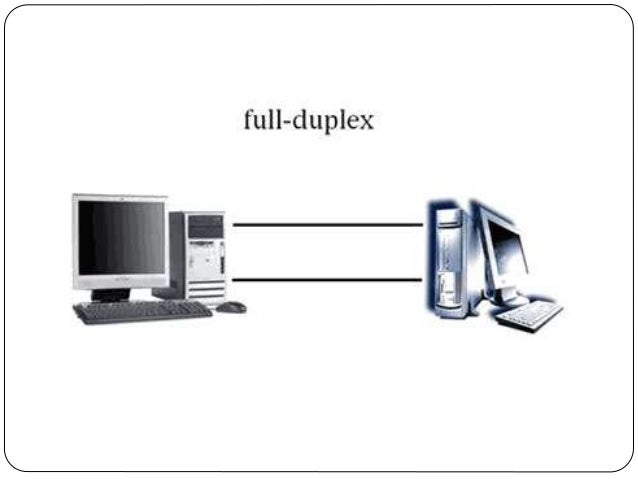

Duplex (Completo) – Permite la transmisión de la información en ambos sentidos de forma simultánea, es decir que pueden enviar información al mismo tiempo y así corregir errores de manera rápida  y permanente, un ejemplo es el teléfono.
